PULLEY-MAN |
|

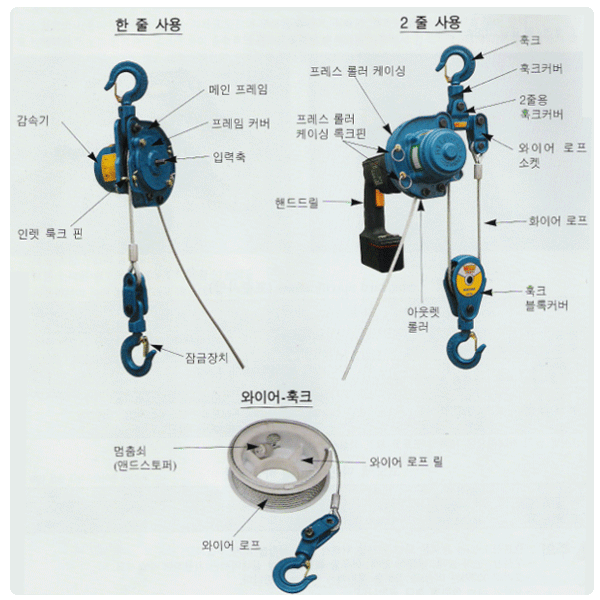

각부의
명칭
|

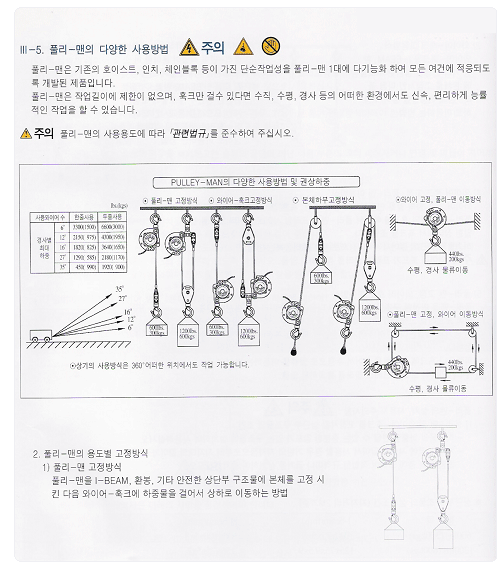

용도별
최대하중(kg) |
사용와이드 |
권상하중 |
평면상에서 구름바퀴를
가진 물체를 당길때 경사별 최대화중(kg) |
6º |
12º |
16º |
27º |
35º |
한줄사용 |
300kg |
1500 |
975 |
825 |
585 |
450 |
두줄사용 |
600kg |
3000 |
1950 |
1650 |
1170 |
900 |
작업거리 |
∽(와이어 로프
길이 만큼 사용가능) |
작업속도
(m/min) |
한줄사용 |
10.3(무부하)
3.75(최대부하) |
두줄사용 |
5.1(무부하)
1.85(최대부하) |
주량(kg) |
3.5 |
와이어
로프 |
직경(mm) |
4.76항공기용
와이어 로프(7*19) |

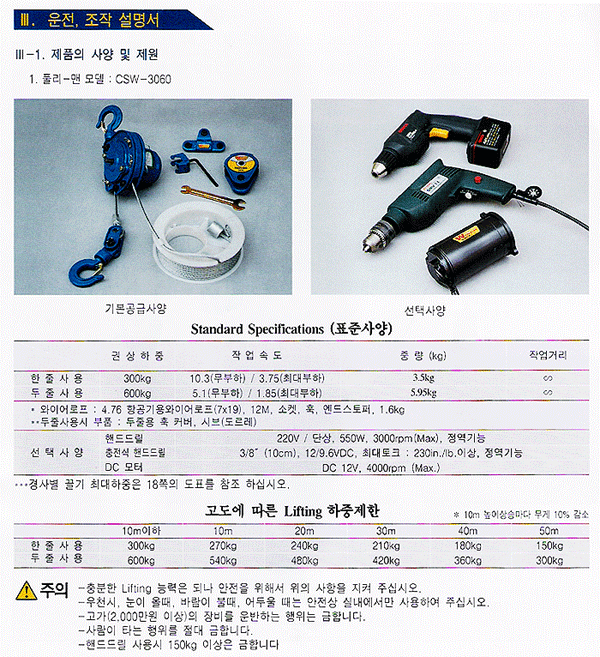

표준사양 |
와이어
로프12m, 소켓, 훅, 앤드 스토퍼 |
중량(kg) |
1.6 |
두출사용시부품 |
표준사양 |
두줄용 훅커버,
시브(도르레) |
중량(kg) |
0.85 |
|
 |
 |
 |

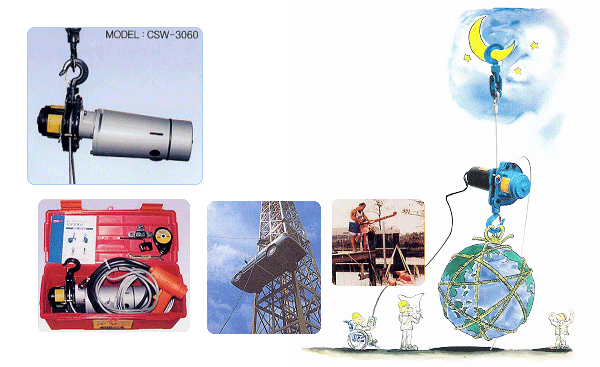

MODEL |
CSW-3060 |
CSW-3060-AC |
비고 |
권상 정격용량 |
300kg |
300kg |
두줄600kg |
지면 최대용량 |
1.5톤 |
1.5톤 |
|
속도 |
10.3m/min~3.75m/min |
|
전원 |
- |
AC 220V |
|
모터 |
- |
1500W |
|
RPM |
- |
5200 |
|
감속비 |
102.5:1 |
|
자중 |
3.5kg |
3.5kg+6kg(모터) |
|
와이어 |
4.79mm x 12m |
4.79mm x 12m |
길이 조절 가능 |
동작방법 |
충전, 전기드릴 사용 |
모터사용 |
|
|
|
