Twin
Hook type
크고 긴 화물은 일반적으로 운반작업이 어려우나, Model Kew-90M은
2개의 로드체인을 동시에 올리거나, 내릴 수 있게 함으로써, 이러한 문제를
해결하였습니다.
Model KEW-90M은 크고 긴 화물의 안정적이고 안전한 운반하역작업을
가능하게 해 드립니다.
구조:
Model KEW-90M은 한 개의 프레임에 연결되어 있는 각 한 대씩의
전동체인호이스트와 전동트로리 그리고 플레인 트로리로 구성되어 있습니다.전동체인호이스트는
두 개의 로드쉬브가 내장되어 있으며, 두 개의 로드체인을 동시에 구동하는
방식으로, 로드체인 한 개는 전동체인호이스트에, 다른하나는 Idel Wheel을
내장한 프레임을 거쳐 플레인 트로리 바로 밑에서 나오는 구조입니다
|
Standard
specifications |
Model |
Capacity
(kg) |
Lift
(m) |
Duty
rating
(min) |
Speen(m/min) |
Test
Load(kg) |
Load
chain dia x fall lines |
Met
Weight
(kg) |
Test
load
(kg) |
Lifting
- |
Traversing
- |
Lifting
- |
Traversing
- |
| 50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
|
KEW-90M |
490 |
4 |
30 |
8.3 |
10 |
10(20) |
12(24) |
0.92 |
1.1 |
0.16 |
0.3 |
￠6.3X2 |
~ |
613 |
|
KEW-90M |
500 |
4 |
30 |
8.3 |
10 |
10(20) |
12(24) |
0.92 |
1.1 |
0.16 |
0.2 |
￠6.3X2 |
~ |
625 |
|
KEW-90M |
1,000 |
4 |
30 |
5.4 |
6.4 |
10(20) |
12(24) |
1.08 |
1.3 |
0.16 |
0.1 |
￠6.3X2 |
~ |
1,250 |
|

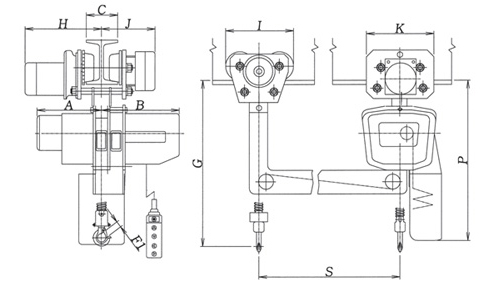

| Dimension |
|
| |
Model |
Capacity
(kg) |
G |
A |
B |
C |
F₁ |
H |
J |
K |
S |
P |
P₁ |
Std.I-Beam
Width(mm) |
Min.
radius for Curve
(mm) |
|
KEW-90M |
490 |
695 |
217 |
236 |
75,100,125 |
22 |
342 |
229 |
240 |
~ |
50 |
685 |
75,100,125 |
∞ |
|
KEW-90M |
500 |
695 |
217 |
236 |
75,100,125 |
22 |
342 |
229 |
240 |
~ |
50 |
685 |
75,100,125 |
∞ |
|
KEW-90M |
1,000 |
705 |
228 |
1000 |
75,100,125 |
22 |
342 |
229 |
240 |
~ |
70 |
685 |
75,100,125 |
∞ |
|
| |
| * G = Min,
distance between hooks or from bottom of I-beam
to Hook. |
|
| |
| |
|
